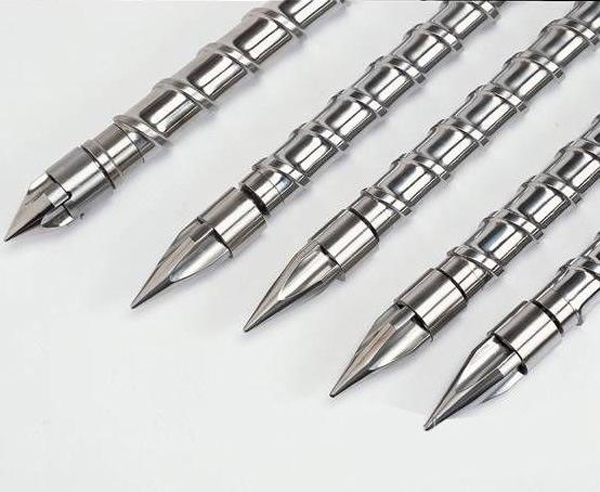

按材质分有：

A、HPT全硬化粉末合金螺杆

B、A级双合金螺杆、B级双合金螺杆

C、电镀螺杆

D、不锈钢螺杆

E、SKD61螺杆

F、普通氮化螺杆

HPT全硬化粉末合金螺杆：HPT全硬化粉末合金螺杆采用采用钨钴粉末合金工具钢，螺杆材质/料筒材质经特殊工艺整体硬化处理成型，螺杆内部与外部整体硬度相同， 达到HRC65°左右。适合加工各种透明产品、精密产品以及添加纤维LCP.,PPS.PES.PPA,磁粉，电木等特殊性高温高腐蚀性塑料。

A级双合金螺杆、B级双合金螺杆：双合金螺杆采用SACM645、38CrMoAlA为基材，螺杆材质/料筒材质然后牙顶或者螺槽离子喷焊碳化钨镍基合金，皮膜密度为98~99.9%，密度强度：10000psi以上，合金层厚度0.8—2.5mm，螺杆表面硬度在HRC60°左右。适合加工各种透明产品以及添加纤维的PA6、PA66等工程料。

电镀螺杆：电镀螺杆采用SACM645、38CrMoAlA为基材，成型过后外表面电镀一层硬铬、镍、钛等元素。镀层厚度为0.03—0.06mm，硬度在HRC60°左右。适合加工PC,PMMA，PET透明料和腐蚀性塑料U-PVC料。

不锈钢螺杆：不锈钢螺杆材质为9Cr18MoV特殊不锈工具钢，采用整体淬火+整体硬化处理，整体硬度在HRC55°左右

SKD61螺杆：SKD61螺杆采用日立SKD61材料，经特殊工艺处理成型，产品韧性好，抗扭力强。

普通氮化螺杆：普通氮化螺杆采用SACM645、38CrMoAlA为基材经特殊工艺处理成型，氮化层深度0.5mm—0.8mm，整体硬度HV980~1080°适合加工普通塑料，如PP,ABS,PS,AS,PVC等普通塑料。
